Wizualizacja zajętości magazynu to widok regałów narysowany z adresów w kartotece miejsc, w którym każde gniazdo ma kolor zależny od tego, ile w nim stoi. Kierownik widzi na jednym ekranie, gdzie są wolne miejsca, zanim przyjedzie dostawa, a magazynier - gdzie szukać towaru. Studio WMS.net pokazuje w ten sposób magazyn rząd po rzędzie. Zakładanie adresów, z których powstaje rysunek, opisuje strona o miejscach składowania.

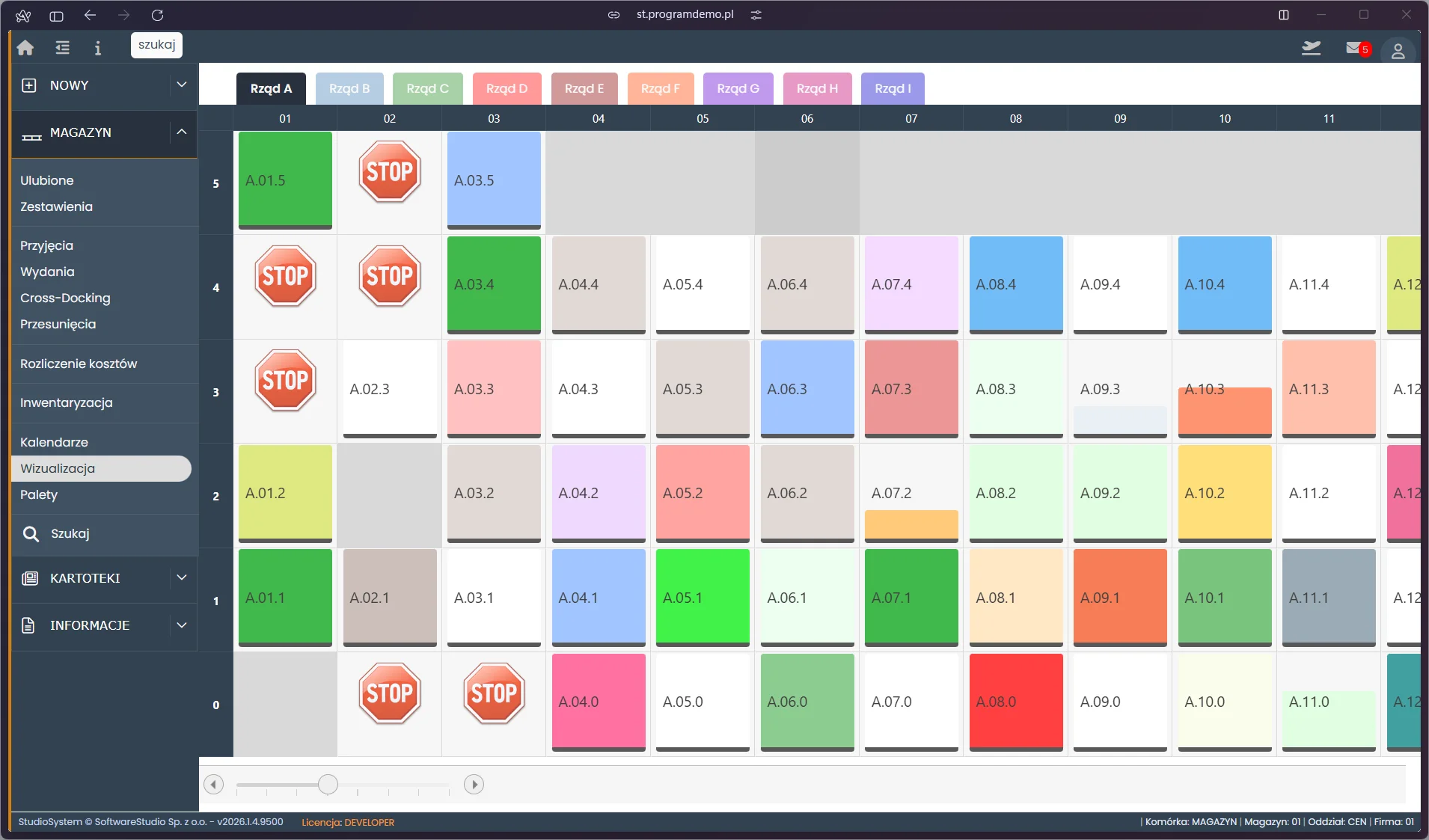

Widok rzędu regałów
Każdy rząd regałów ma w programie swoją zakładkę. Po jej otwarciu widać siatkę gniazd: kolumny regału w poziomie i poziomy od posadzki w górę, każde pole z adresem, na przykład A.01.0 dla pierwszej kolumny rzędu A na poziomie posadzki. Kolor pola mówi, na ile gniazdo jest zajęte, a gniazdo zablokowane ma znak STOP.
| Element widoku | Co pokazuje | Źródło danych |
|---|---|---|
| Zakładki rzędów | Przełączanie między rzędami regałów, na przykład od A do I | Struktura magazynu w kartotece miejsc |
| Siatka gniazd | Kolumny regału oraz poziomy od posadzki w górę | Adresy w formacie A.01.0: litera rzędu, po niej numer kolumny i poziomu |
| Kolor gniazda | Stopień zajętości miejsca kolorem pola | Stan towaru w gnieździe w chwili otwarcia widoku |
| Dymek gniazda | Towar i ilości w wybranym miejscu oraz ich łączna masa | Stan według nośników oraz masa z kartoteki towaru |
Budowę adresu gniazda opisuje strona o systemie lokalizacji w magazynie, a blokowanie gniazd po uszkodzeniu regału - strona o bezpieczeństwie w magazynie.
Zawartość gniazda w dymku
Po wskazaniu pola gniazda pojawia się dymek z towarem, który w nim stoi, i jego ilościami. Dymek pokazuje też łączną masę zawartości, policzoną z mas jednostek zapisanych w kartotece towaru. To szybki sposób, żeby sprawdzić, czy na poziomie z dopuszczalnym obciążeniem nie stoi za ciężka paleta.
Wizualizacja nie jest osobnym rejestrem, który ktoś uzupełnia. To inny widok tych samych danych, które zapisuje terminal przy każdym skanie, więc pokazuje stan z chwili otwarcia ekranu, a nie z ostatniego spisu.
Nośność poziomów w kartotece gniazd opisuje strona o obsłudze magazynu wysokiego składowania.
Z widoku rzędu można przejść do szczegółowego podglądu stanu w gnieździe, zbiorczo albo z podziałem na partie z datą produkcji i terminem przydatności. Każde gniazdo ma też historię zapisów: dokumenty magazynowe i operacje magazynierów, które zostają w bazie na stałe. Przed odłożeniem towaru można więc sprawdzić, co i kiedy stało w danym miejscu.
Gdzie stoi wybrany indeks
Wizualizacja może pokazać lokalizacje wybranego indeksu zamiast zajętości wszystkich gniazd. Rozproszenie towaru widać wtedy od razu: jeśli jeden indeks stoi w pięciu gniazdach w trzech rzędach, to znak, że niepełne palety trzeba połączyć, a gniazdo kompletacji przenieść bliżej wydań.
- Widok zajętości - wszystkie gniazda rzędu z kolorem stopnia zapełnienia; służy do planowania przyjęć.
- Widok indeksu - tylko gniazda z wybranym towarem; służy do konsolidacji i porządkowania rozmieszczenia.
Łączenie niepełnych palet opisuje strona o optymalizacji przestrzeni magazynowej, a zasady rozmieszczenia - strona o rozmieszczeniu towaru w magazynie wysokiego składowania.
Wizualizacja przy planowaniu przyjęć i spisu
Przed dużą dostawą kierownik sprawdza, w których rzędach jest dość wolnych gniazd na dany typ palety, i kieruje tam przyjęcie. Przed spisem z natury widok rzędu pomaga podzielić magazyn na części do liczenia tak, żeby każda miała podobną liczbę zajętych gniazd.
Przyjęcie i odłożenie palet opisuje strona o przyjęciu towaru do magazynu, a spis strefami - strona o inwentaryzacji.
